Distance entre Chevron Toiture : Quelle Norme Respecter ?

Vous préparez la construction de votre toiture ? Vous vous demandez quelle est la bonne distance à respecter entre les chevrons ? C’est une question essentielle pour garantir la solidité de votre charpente et éviter les problèmes plus tard.

Cet article vous donne les chiffres et les règles à suivre. Pour vous faire gagner du temps, nous avons créé un tableau qui résume tout. Vous y trouverez la distance standard entre chevrons à respecter pour chaque type de toiture. Les explications détaillées et la méthode de calcul sont justes après.

Tableau Récapitulatif : Quel Espacement pour votre Toiture ?

Voici les distances d’entraxe (de centre à centre du chevron) les plus courantes. Elles servent de base pour la plupart des projets. Les facteurs comme votre région ou la section du bois peuvent ajuster ces chiffres.

Les 5 Facteurs Clés qui Influencent la Distance entre Chevrons

Les chiffres du tableau sont une bonne base, mais la distance exacte dépend de plusieurs éléments. Pour que votre ouvrage soit solide et durable, vous devez prendre en compte ces 5 points. C’est ce qui fait la différence entre une charpente bien conçue et une autre qui risque de bouger.

Connaître ces facteurs vous aide à adapter votre plan à votre situation précise et à comprendre le pourquoi des normes de construction.

1. Le Poids de votre Couverture (Tuiles, Ardoises, Bac Acier)

Le premier facteur, c’est le poids de ce que vous allez poser sur les chevrons. La règle est simple : plus la couverture est lourde, plus les chevrons doivent être rapprochés pour mieux répartir la charge. Une couverture légère permet au contraire un espacement plus grand.

Voici quelques exemples pour mieux comprendre :

• Les tuiles mécaniques en terre cuite ou en béton sont assez lourdes. C’est pourquoi on ne dépasse généralement pas un entraxe de 60 cm.
• Les petites tuiles plates ou les ardoises sont beaucoup plus lourdes au m². Elles demandent un support plus dense. L’espacement des chevrons est donc réduit à 40 cm, voire 30 cm.
• Le bac acier est très léger. Il permet d’espacer davantage les chevrons, parfois jusqu’à 80 cm ou plus. Attention, cela dépend de l’épaisseur de la tôle et des recommandations du fabricant.

2. La Section (taille) de vos Chevrons

La « section » d’un chevron, c’est sa largeur et sa hauteur (par exemple 63×75 mm). Cette dimension est directement liée à sa capacité à supporter une charge sans plier. On parle de résistance à la flexion. Plus un chevron est épais et haut, plus il est rigide.

La section du chevron est choisie en fonction de la « portée », c’est-à-dire la distance entre ses points d’appui (généralement les pannes). Plus la portée est grande, plus le chevron risque de fléchir. Pour compenser, on peut soit augmenter sa section, soit réduire l’espacement entre les chevrons.

C’est un équilibre à trouver pour optimiser la quantité de bois sans sacrifier la solidité. Les normes DTU (Documents Techniques Unifiés) donnent des abaques précis pour choisir la bonne section en fonction de la portée, de la charge et de l’espacement.

3. La Contrainte Majeure : l’Isolation Intérieure

C’est un point souvent oublié mais absolument critique. Si vous prévoyez d’isoler votre toiture par l’intérieur, entre les chevrons, l’espacement de ces derniers est quasiment imposé. La raison est simple : les rouleaux d’isolant standards (laine de verre, laine de roche) mesurent 60 cm de large.

Pour que l’isolant tienne parfaitement en place, il doit être légèrement comprimé sur les côtés. On laisse donc un espace de 58 cm entre les faces internes des chevrons. Cet espace assure que l’isolant de 60 cm s’insère « en force » et ne tombe pas. Surtout, cela évite les jours entre l’isolant et le bois, qui créent des ponts thermiques et réduisent l’efficacité de l’isolation.

• Espace vide entre chevrons : 58 cm.
• Largeur du rouleau d’isolant : 60 cm.
• Effet : L’isolant est maintenu par compression, sans espace.

Si vous prévoyez une isolation entre chevrons, il faut donc partir de cet espacement de 58 cm comme base de calcul. C’est une contrainte pratique qui prime souvent sur les autres considérations. L’entraxe (distance centre à centre) dépendra alors de la largeur de vos chevrons.

4. Les Charges Climatiques (Neige et Vent)

Votre toiture ne supporte pas que le poids de la couverture. Elle doit aussi résister aux conditions météo de votre région. La France est découpée en plusieurs zones géographiques qui définissent les charges de neige et de vent à prendre en compte.

Dans une région montagneuse avec de fortes chutes de neige, la charge temporaire sur le toit peut être énorme. De même, dans une zone venteuse, la toiture subit des forces d’arrachement et de pression importantes. Les normes de construction (DTU) imposent de renforcer la structure dans ces zones.

Pour la charpente, cela se traduit souvent par :

• Une réduction de l’espacement entre les chevrons.
• L’utilisation de chevrons de plus grosse section.
• Des fixations renforcées.

Il est donc essentiel de vous renseigner sur les normes applicables dans votre commune. Copier le plan d’une maison construite en bord de mer pour un projet en altitude est une erreur dangereuse.

5. La Pente de la Toiture

La pente du toit a aussi un impact, même s’il est moins direct que les autres facteurs. Une pente faible (toit presque plat) supporte plus directement le poids vertical de la neige ou de la pluie. La charge est moins répartie que sur un toit très pentu, où une partie de la neige glisse.

En conséquence, pour une toiture à faible pente dans une région à risque, il peut être nécessaire de resserrer un peu les chevrons pour augmenter la résistance globale de la structure. À l’inverse, une pente très forte favorise l’évacuation des charges et peut permettre un espacement standard.

Comment Calculer le Nombre Exact de Chevrons pour votre Toit ?

Une fois que vous avez déterminé l’entraxe idéal pour votre projet, le calcul du nombre de chevrons est assez simple. Il suffit de suivre une méthode logique pour ne pas en oublier. La méthode de calcul se base sur la répartition des intervalles entre les chevrons.

Voici la démarche étape par étape pour ne pas vous tromper.

1. Mesurez la longueur du pan de toiture : Prenez la mesure exacte en mètres de la longueur du mur sur lequel les chevrons vont reposer (la panne sablière). C’est la distance à couvrir.
2. Divisez par l’entraxe : Divisez cette longueur par l’entraxe que vous avez choisi (ex: 0,60 m pour 60 cm). Ce calcul vous donne le nombre d’intervalles entre les chevrons.
3. Ajoutez un chevron pour le départ : Le nombre de chevrons est toujours égal au nombre d’intervalles + 1. Il faut en effet un chevron à chaque extrémité.
4. Arrondissez toujours au supérieur : Si votre calcul donne un chiffre à virgule (ex: 14,33), vous devez toujours arrondir au nombre entier supérieur (soit 15). Cela vous donnera le nombre de chevrons nécessaires. L’espacement réel sera alors légèrement inférieur à celui prévu, ce qui est un gage de sécurité.

Les 3 Erreurs d’Espacement qui Coûtent le plus Cher

Une erreur dans la pose des chevrons peut avoir des conséquences graves et coûteuses. Un affaissement de toiture, des infiltrations ou une mauvaise isolation sont souvent le résultat de quelques détails négligés lors de la construction. Voici les erreurs les plus fréquentes à éviter.

• Erreur 1 : Ne pas vérifier l’espacement au fur et à mesure

  C’est l’erreur la plus courante. On pose le premier chevron, puis le deuxième en mesurant, et on continue en reportant la mesure à chaque fois. Le problème, c’est que la moindre petite erreur de 2 ou 3 millimètres s’accumule. Au bout de 10 chevrons, vous pouvez avoir un décalage de plusieurs centimètres. Votre dernier chevron tombera au mauvais endroit et vos panneaux d’isolant ne rentreront plus.

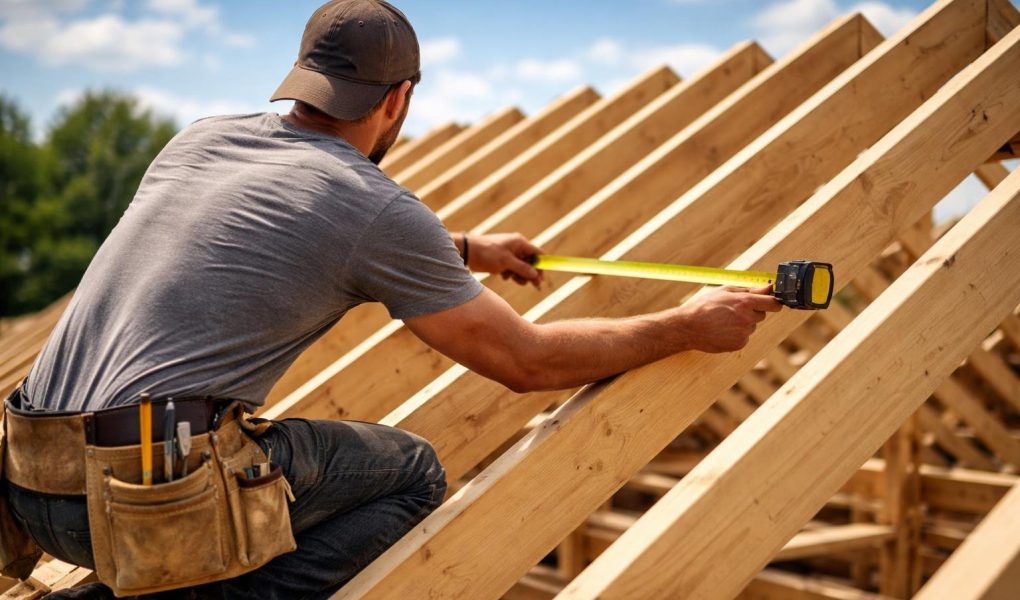

  La bonne pratique consiste à marquer l’emplacement de tous les chevrons sur les pannes avant de commencer la pose. Utilisez un mètre ruban pour tracer la position de chaque chevron depuis le même point de départ. Ainsi, une erreur de traçage sur un chevron n’impacte pas les autres.

• Erreur 2 : Ignorer les contraintes de l’isolation

  Choisir un espacement « esthétique » ou pratique (par exemple 70 cm) sans penser à l’isolation future est un mauvais calcul. Quand viendra le moment d’isoler, vous devrez soit couper chaque bande d’isolant (une perte de temps énorme et beaucoup de chutes), soit utiliser un isolant en vrac plus cher. Le non-respect de l’espacement standard de 58 cm pour l’isolant de 60 cm est une source de ponts thermiques garantis et de factures de chauffage plus élevées.

• Erreur 3 : Copier un plan sans l’adapter à sa région

  Vous avez trouvé des plans parfaits sur internet pour un abri de jardin ou un garage. Attention : ces plans ont été conçus pour un contexte précis. Un espacement de 80 cm entre chevrons peut être suffisant pour une toiture en bac acier dans le sud de la France, mais il sera dangereusement insuffisant pour la même toiture dans les Alpes, où elle devra supporter 200 kg de neige par m² en hiver. Il faut toujours adapter la structure aux charges climatiques locales. Ne pas le faire expose votre ouvrage à un risque d’affaissement.

FAQ – Espacement des Chevrons

Voici les réponses aux questions les plus fréquentes sur la distance entre chevrons.

Quelle section de chevron pour une portée de 2m ?

Pour une portée courante de 2 mètres entre les pannes, et avec un espacement standard de 60 cm, une section de chevron de 63×75 mm est généralement suffisante pour une couverture en tuiles mécaniques. On peut aussi utiliser du 50×100 mm.

Attention, ce chiffre est indicatif. Il doit être confirmé en fonction de la charge totale (couverture + neige) de votre région. Pour plus de sécurité, il est toujours bon de se référer aux abaques des fournisseurs de bois ou de consulter un professionnel.

Quel est l’entraxe standard pour une toiture en bac acier ?

Le bac acier est léger, ce qui permet un espacement plus grand. L’entraxe standard pour une toiture en bac acier se situe entre 60 cm et 80 cm. Certains systèmes de bacs autoportants peuvent même aller au-delà, jusqu’à 1 mètre ou plus.

Il est indispensable de consulter la fiche technique du fabricant de bac acier. C’est lui qui définit l’espacement maximal des appuis (chevrons ou pannes) en fonction de l’épaisseur de la tôle et du profil de l’acier.

Faut-il un espacement différent pour un abri de jardin ?

Oui et non. La physique est la même pour un abri de jardin que pour une maison. Cependant, les enjeux sont moindres et les couvertures souvent plus légères (shingle, tôle ondulée). On peut donc être un peu moins strict. Un espacement de 60 cm reste une valeur sûre et polyvalente pour la plupart des abris.

Si la toiture n’est pas isolée et que la couverture est très légère, on peut aller jusqu’à 70 ou 80 cm. Mais il faut s’assurer que le matériau de couverture (comme le contreventement OSB) est assez rigide pour ne pas fléchir entre les chevrons.

Comment adapter l’espacement sur une charpente en rénovation ?

En rénovation, vous êtes souvent contraint par l’existant. Si l’espacement des chevrons est trop grand pour votre nouveau projet (par exemple, vous passez de la tôle à de l’ardoise), plusieurs options existent.

• Ajouter des chevrons intermédiaires : C’est la solution la plus simple. Il suffit de fixer de nouveaux chevrons entre ceux qui existent déjà pour diviser l’espacement par deux.
• Poser des contre-chevrons : On peut fixer des liteaux perpendiculaires aux chevrons existants (contre-lattage) pour créer un nouveau support avec l’espacement désiré pour la couverture finale.

Chaque cas est unique. L’avis d’un charpentier est souvent nécessaire pour évaluer la capacité de la structure existante à supporter les modifications.
